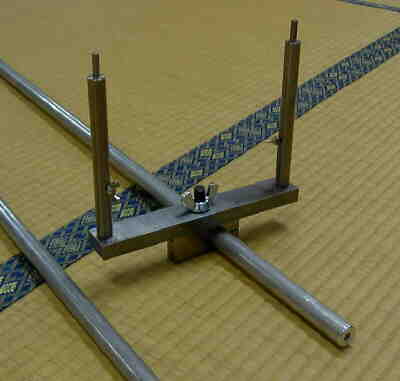

構造はホームページ、先輩からのアドバイスを受け、通信販売の機械部品（今回はミスミ製品）を購入。出来るだけ、追加工無しで組み立てる・・・を基本に製作しました。

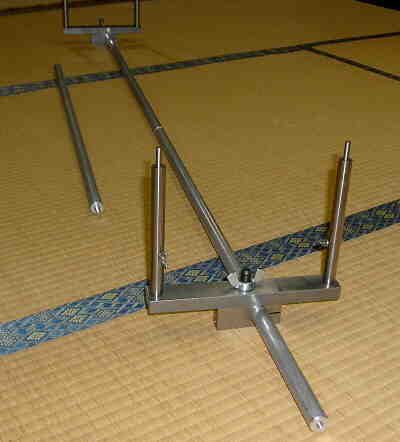

すべて金属製で本格的（？）に仕上がったと自己満足。ロッド３本つないで１００インチのワンカム用ストリングも製作可能です。部品品番はカタログを取り寄せ、画像を参考に探してください。組み合わせセンスで更に使い易いストリングジグが出来ると思います。 |
 |
部品名＆仕様 数量 価格 追加工 （仕方なく）
□アルミロッド Φ１５×８００㎜ ３本
＠910×3 端面にＭ８深さ１５タップ
□回転軸Φ１６
（片端段付、片端おねじ）＊ポスト４本 ＠880×4 側面にはＭ４タップ
□支柱クランプ タップ付平行タイプ） ２個 ＠1900×2 Ｍ10タップ
□板金金具36×250×ｔ16 Ｍ１０×２ Φ１２穴 ２個 ＠950×2
□蝶ナットＭ１２
２個 ＠107×2
□蝶ボルトＭ４×１５ ＊原糸の端を止める ２個 ＠180×2
□平座金Ｍ１２
２個 ＠10×2
□六角穴付止めねじＭ８×３０ ２本
＠47×2
材料費合計購入金額 ￥１１，７２８ |
 |
今回はタップ加工がどうしても生じましたが、ボール盤、旋盤とタップを公設の工業センター開放指導室で２時間￥３５０＋￥５５０で借用しました。（無料で使い方指導受けられます。）
人件費は趣味として、材料費は税込みで約￥１３，０００弱でストリングジグが完成。
次回はアルミニュウム製部品で軽量化したポータブルタイプ製作に挑戦する予定。
なお、ストリング＋ケーブルの材料は１セット約￥１２００でした。
|
